MultiTest-i เป็นเครื่องทดสอบแรงดึงและแรงอัดแบบอเนกประสงค์ซึ่ง ควบคุมโดยซอฟต์แวร์ที่ทำงานบนพีซี
ช่วงคอลัมน์เดี่ยวเหมาะอย่างยิ่งบนม้านั่งของคุณและเหมาะสำหรับการใช้งานทดสอบผลิตภัณฑ์ตามวิธีการทดสอบของคุณเอง
อุปกรณ์จับยึดแรงดึงที่หลากหลายอุปกรณ์จับยึดโค้งและอุปกรณ์บีบอัดทำให้ MultiTest-i คอลัมน์เดียวใช้งานง่ายสำหรับการวัดแรงดึงและแรงอัดตั้งแต่เพียง 2 นิวตันจนถึง 5 kN
MultiTest-xt เป็นเครื่องทดสอบแรงดึงและแรงอัดแบบอเนกประสงค์ซึ่ง ควบคุมโดยซอฟต์แวร์ที่ทำงานบนคอนโซลหน้าจอสัมผัส
ช่วงคอลัมน์เดี่ยวเหมาะอย่างยิ่งบนม้านั่งของคุณและเหมาะสำหรับการใช้งานทดสอบผลิตภัณฑ์ตามวิธีการทดสอบของคุณเอง
อุปกรณ์จับแรงดึงที่หลากหลายอุปกรณ์จับยึดโค้งและอุปกรณ์บีบอัดทำให้ MultiTest-xt คอลัมน์เดียวใช้งานง่ายสำหรับการวัดแรงดึงและแรงอัดตั้งแต่เพียง 2 นิวตันจนถึง 5 kN
เครื่องทดสอบแรงดึงและแรงอัดที่ควบคุมด้วยซอฟต์แวร์ขั้นสูงขับเคลื่อนโดยซอฟต์แวร์ทดสอบที่เชื่อถือได้ของเราคือ Emperor Force
- การทดสอบผลิตภัณฑ์และส่วนประกอบ
- สภาพแวดล้อมการควบคุมคุณภาพ
- ห้องปฏิบัติการวิจัยและพัฒนา
- ความจุ:
2 N ถึง5 kN
ช่วงคอลัมน์เดี่ยวเป็นอุปกรณ์มาตรฐานสำหรับการทดสอบผลิตภัณฑ์ตามวิธีทดสอบของคุณ

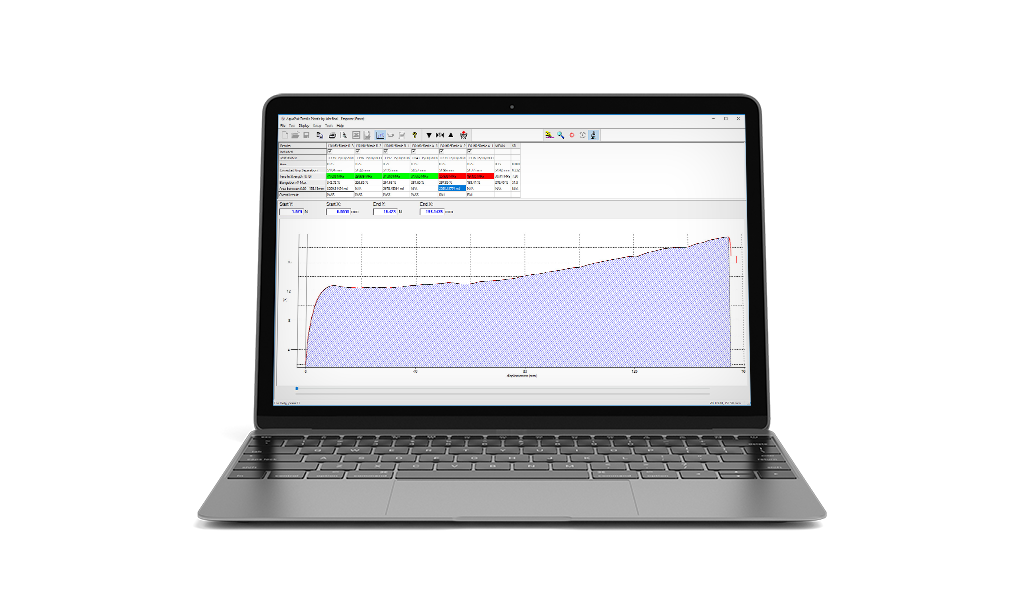

Emperor™ Force software
Easy-to-use software with almost limitless freedom to design and customise tension and compression tests to suit your needs. Developed by Mecmesin in close collaboration with our customers, Emperor™ is now trusted by over 5,000 companies for the detailed testing and evaluation of their products.
Create simple tests for the production line and more complex laboratory tests to prove design standards are met.
Key features
Create
Intuitive user interface
Build test routines step by step
Favourite one-touch tests
Test
Real-time graph plotting
Display measured and calculated values
Clear pass/fail indication
Report
Standard and customisable templates
Print results to Adobe PDF format
Export results to Excel and SPC packages
Trusted by over 5,000 customers worldwide
Learn more about Emperorตัวอย่างการใช้งาน
Gel bloom strength test-
Bulk analysis test using a Kramer Shear Cell
-
Shear test on asparagus
-
Snapping test using a 3-Point Bend fixture
Overview
เครื่องทดสอบแรงดึงและแรงอัด MultiTest-i มอบความสอดคล้องและความน่าเชื่อถือในการควบคุมพารามิเตอร์การทดสอบที่สำคัญเช่นแรงการกระจัดและความเร็ว
ซอฟต์แวร์ทดสอบของจักรพรรดิฟอร์ซไดรฟ์นั้นใช้ระบบทดสอบซึ่งจะลบความแปรปรวนโดยธรรมชาติที่พบในวิธีการทดสอบด้วยตนเอง
MultiTest-i แบบเสาเดี่ยวถูกออกแบบมาสำหรับการวัดแรงได้สูงถึง
การออกแบบม้านั่งขนาดกะทัดรัดที่ใช้พื้นที่น้อยมากด้วยการควบคุมที่ใช้งานง่ายทำให้ระบบ MultiTest-i ใช้งานง่ายแม้สำหรับผู้ใช้งานมือใหม่
มีหลายขนาดและความจุ
ตัวอย่างเช่นคุณสามารถทดสอบชิ้นงานที่มีการยืดตัวสูงในรุ่นที่ยาว
รุ่น
เมกมีซินนำเสนอโซลูชั่นที่เหมาะสมในทุกงบประมาณ
ลูกค้าจากอุตสาหกรรมต่าง ๆ เช่นยานยนต์การบินและอวกาศเครื่องสำอางค์อิเล็กทรอนิกส์บรรจุภัณฑ์เวชภัณฑ์การแพทย์ล้วน แต่เชื่อมั่นว่าเมกมีซินเป็นพันธมิตรที่พวกเขาเลือกใช้สำหรับการทดสอบแรงดึงและแรงอัด
ข้อกำหนดทางเทคนิค
สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับช่วงการทดสอบ MultiTest-i รวมถึงข้อกำหนดทางเทคนิคทั้งหมดโปรดเยี่ยมชมเว็บไซต์ของ บริษัท mecmesin.com ( รายละเอียดผลิตภัณฑ์ MultiTest-i )
Product brochures
Features
ระบบ ทดสอบ MultiTest-i แบบคอลัมน์เดียว ประกอบด้วยองค์ประกอบสำคัญสี่ประการ:
เฟรมทดสอบ
เฟรมทดสอบที่ขับเคลื่อนด้วยมอเตอร์แบบ Ballscrew ออกแบบมาสำหรับการใช้แรงดึงและแรงอัดจาก ไม่กี่ mN ถึง 5 kN ก่อสร้างคุณภาพสูงผลิตภายใต้มาตรฐานคุณภาพ ISO 9001
การออกแบบครอสเฮดแบบหางยาวเพื่อลดเวลาการตั้งค่าของผู้ปฏิบัติงานด้วยโหลดเซลล์แบบ 'plug and play' (แทนกัน) ที่ซอฟต์แวร์รู้จักโดยอัตโนมัติ
แผ่นฐานแบบเจาะรูล่วงหน้าพร้อมรูเกลียวสำหรับกำหนดค่าการยึดและติดตั้งที่หลากหลาย อะแดปเตอร์การเปลี่ยนแปลงอย่างรวดเร็ว (QC) ทำให้การสลับที่จับง่ายยิ่งขึ้นสำหรับการทดสอบที่แตกต่างกัน
โหลดเซลล์
โหลดแบบพิเศษ 'plug and play' (เปลี่ยนได้) โหลดเซลล์จาก 2 N ถึง 5 kN พร้อมความแม่นยำในการวัดที่โดดเด่นที่± 0.1% หรือ± 0.2% ของความจุเซ็นเซอร์
ใบรับรองการสอบเทียบ (ตรวจสอบย้อนกลับไปสู่มาตรฐานแห่งชาติ) มีให้เป็นมาตรฐานสำหรับเซ็นเซอร์ทุกตัว
ซอฟต์แวร์
สร้างรูทีนการทดสอบทีละขั้นตอนตามข้อกำหนดขั้นตอนการทดสอบที่แน่นอนของคุณได้อย่างง่ายดาย การทดสอบที่ใช้กันทั่วไปสามารถรันได้ด้วยการคลิกเพียงครั้งเดียวโดยโอเปอเรเตอร์จากเมนู 'รายการโปรด' หรือรายการแบบหล่นลงที่กำหนดค่าไว้
ซอฟต์แวร์ทดสอบของ Emperor Force ทำงานบนคอมพิวเตอร์ที่ใช้ Windows ควบคุมมอเตอร์เฟรมทดสอบและรวบรวมข้อมูลที่ 1,000 Hz จากโหลดเซลล์และตัวเข้ารหัสการเคลื่อนที่
การพล็อตข้อมูลการวัดบนกราฟแบบเรียลไทม์ช่วยให้ผู้ปฏิบัติงานเห็นได้อย่างชัดเจนว่าชิ้นงานมีประสิทธิภาพอย่างไร การคำนวณที่ตั้งไว้ล่วงหน้าสามารถวิเคราะห์ข้อมูลการทดสอบเพื่อตรวจสอบว่าชิ้นงานทดสอบผ่านเกณฑ์การผ่าน / ไม่ผ่านการควบคุมคุณภาพหรือไม่
Emperor Force ช่วยให้ผู้ปฏิบัติงานสามารถออกรายงานการทดสอบในรูปแบบ PDF รวมถึงส่งออกข้อมูลไปยัง Excel หรือเครือข่ายสำหรับการวิเคราะห์เพิ่มเติมในแพ็คเกจควบคุมกระบวนการทางสถิติ (SPC)
ด้ามจับและติดตั้ง
การจับชิ้นงานทดสอบของคุณให้อยู่ในตำแหน่งที่ไม่มีการลื่นไถลเป็นสิ่งจำเป็นเพื่อให้ได้ผลลัพธ์ที่ทำซ้ำ เมกมีซินออกแบบแรงดึงและแรงกดเพื่อยึดจับชิ้นส่วนขนาด / รูปร่าง
นอกจากนี้เรายังมีทีมวิศวกรออกแบบที่จะทำงานร่วมกับคุณและพัฒนาด้ามจับที่ดีที่สุดสำหรับชิ้นงานของคุณโดยทั่วไปจะใช้การพิมพ์ 3 มิติในบ้านเพื่อผลิตอุปกรณ์ติดตั้งที่มีความแม่นยำสูง
ความตึงเครียดและการบีบอัด
ทดสอบกำลังการผลิตของเฟรม
| แบบ | 0.5 กิโลนิวตัน | 1 kN | 2.5 กิโลนิวตัน |
|---|---|---|---|
| ยังไม่มีข้อความ | 500 | 1000 | 2500 |
| kgf | 50 | 100 | 250 |
| ปอนด์ | 110 | 220 | 550 |
ขนาด
การเดินทางครอสเฮด
1200 มม. (47 ") - รุ่น 0.5kN
1,000 มม. (39 ") - รุ่น 1kN
500 มม. (20 ") - รุ่น 2.5kN
590 มม. (23 ") - รุ่น 5kN
ความลึกในลำคอ
67 มม. (2.6 ") - รุ่น 0.5, 1 และ 2.5kN
95 มม. (3.7 ") - รุ่น 5kN
ความสูง
1710 มม. (67 ") - รุ่น 0.5kN
1510 มม. (59 ") - รุ่น 1kN
941 มม. (37 ") - รุ่น 2.5kN
1082 มม. (43 ") - รุ่น 5kN
ความกว้าง
290 มม. (11.4 ") - รุ่น 0.5, 1 และ 2.5kN
328 มม. (12.9 ") - รุ่น 5kN
ความลึก
414 มม. (16.3 ") - รุ่น 0.5, 1 และ 2.5kN
526 มม. (20.7 ") - รุ่น 5kN
น้ำหนัก
38 กิโลกรัม (84 ปอนด์) - รุ่น 0.5kN
36 กก. (79 ปอนด์) - รุ่น 1kN
22 กิโลกรัม (49 ปอนด์) - รุ่น 2.5kN
38 กิโลกรัม (84 ปอนด์) - รุ่น 5kN
ความเร็ว
พิสัย
1 - 1,000 มม. / นาที (0.04 - 40 "/ นาที) - รุ่น 0.5, 1 และ 2.5kN
1 - 500 มม. / นาที (0.04 - 20 "/ นาที) - รุ่น 5kN
ความถูกต้อง
± 0.2% ของความเร็วที่ระบุ
มติ
1 มม. / นาที (0.04 "/ นาที)
การกำจัด
การกำจัดสูงสุด
1200 มม. (47 ") - รุ่น 0.5kN
1,000 มม. (39 ") - รุ่น 1kN
500 มม. (20 ") - รุ่น 2.5kN
590 มม. (23 ") - รุ่น 5kN
ความถูกต้อง
± 0.13 มม. ต่อ 300 มม
(± 0.005 "ต่อการเดินทาง 11.8")
มติ
0.01 มม. (0.0004 ")
ภาระ
ความถูกต้อง
± 0.1% หรือ± 0.2% ของขนาดเต็มขึ้นอยู่กับโหลดเซลล์ที่เลือก
มติ
1: 6500
หน่วยวัด
mN, daN, N, kN, gf, kgf, ozf, lbf
อัตราการสุ่มตัวอย่าง
2000 เฮิร์ต
อัตราการเก็บข้อมูล
1,000 Hz, 500 Hz, 100 Hz, 50 Hz, 10 Hz (ผู้ใช้สามารถเลือกได้)
ข้อกำหนดทั่วไป
แรงดันไฟฟ้า
230 V AC 50 Hz หรือ 110 V AC 60 hz
อุณหภูมิในการทำงาน
10 - 35 ° C (50 - 95 ° F)
ช่วงความชื้น
สภาวะอุตสาหกรรมและห้องปฏิบัติการตามปกติไม่กลั่นตัว
คมนาคม
I / O ดิจิตอล
6 อินพุต, 6 เอาต์พุต (TTL)
ผลลัพธ์ของการทดสอบไปยัง PC / เครื่องพิมพ์ / เครื่องบันทึกข้อมูล (MultiTest-xt)
ใช่ - รวมการส่งออกอัตโนมัติไปยัง Microsoft Excel ส่งออกข้อมูลผ่านพอร์ต RS232 (โดยตรงหรือผ่านตัวแปลง USB / เครือข่ายในรูปแบบ ASCII)
เครือข่ายการสื่อสาร (MultiTest-xt)
Ethernet RJ45, USB สำหรับการเชื่อมต่อไร้สายภายนอก
